檢測中心的一周 | X射線顯微鏡檢測服務介紹
時間：2024-11-01發布：吉大研究院
本周，吉林大學重慶研究院-明月湖材料檢測共享中心（后簡稱“共享中心”）收到了來自西南大學、諾獎二維材料研究院等院所企業的硬包電池、特種涂料、半導體元件等待檢樣品。本周主要介紹共享中心如何通過X射線顯微鏡，為客戶提供優質的普通三維成像及原貌三維成像檢測服務。
值得一提的是，該設備是共享中心引進的重慶首臺亞微米級高分辨X射線顯微鏡，該設備為蔡司Xradia 515 Versa X射線顯微鏡，有效突破了3D成像和原位/4D研究的微米級分辨率的成像壁壘，其高分辨率、高襯度以及靈活工作距離下成像能力的組合，拓展了實驗室無損成像能力。

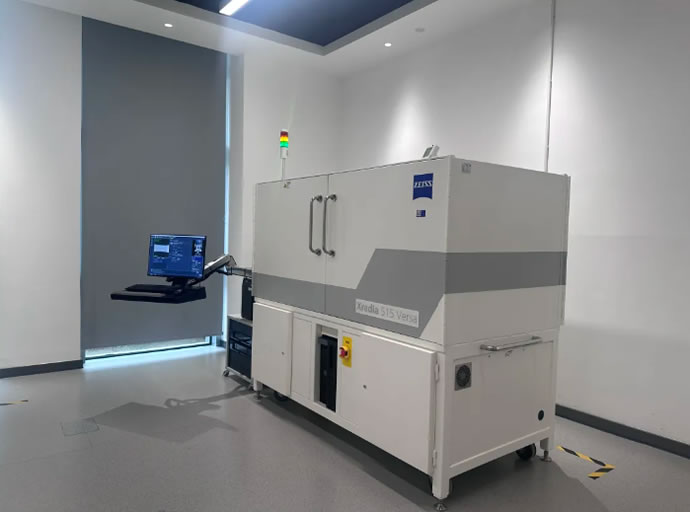

X射線顯微鏡

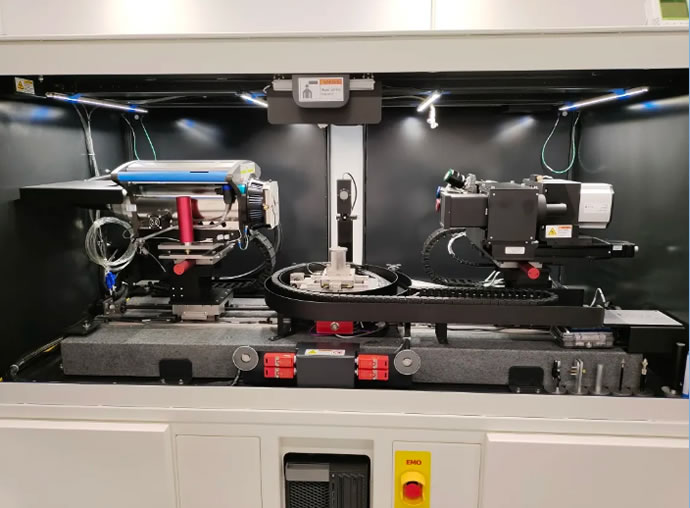

設備內部展示

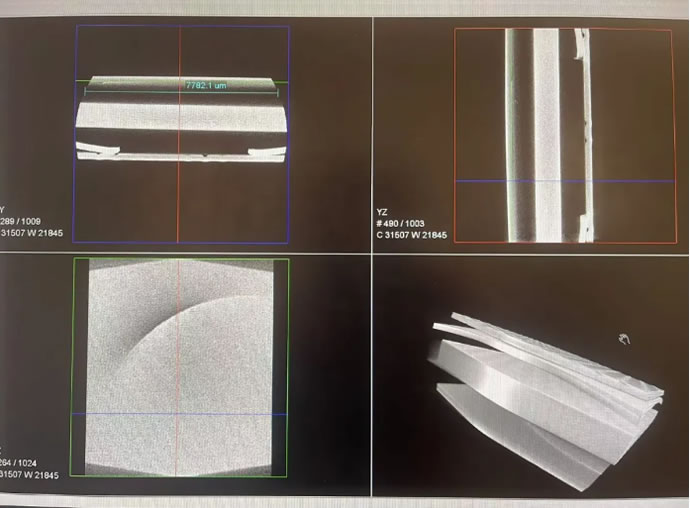

檢測中的樣品
一對一檢測展示

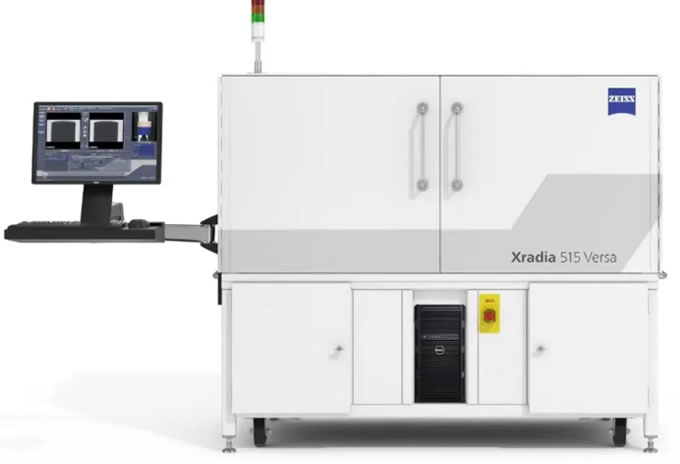

儀器介紹：X射線顯微鏡
蔡司Xradia Versa 515
設備參數：
空間分辨率：500nm
電壓范圍：30-160kV
物鏡：0.4x/20x/40x
樣品臺載荷：25kg
樣品臺行程（x,y,z）：50、100、50mm
樣品大小限制：直徑300mm
應用領域：適用于材料科學、生命科學、航空航天、考古、地球科學、電子半導體等各個領域，可實現樣品內部亞微米或微米級的無損三維結構成像，分析表征樣品內部的二維和三維結構，直觀地展示樣品內部不同密度的微觀結構、內部孔隙、微裂紋等信息，并且通過搭配原位試驗臺，可用于研究樣品在原位的狀態下（力學拉伸/壓縮或加熱/制冷）的變化情況，實現四維分析。
案例展示：

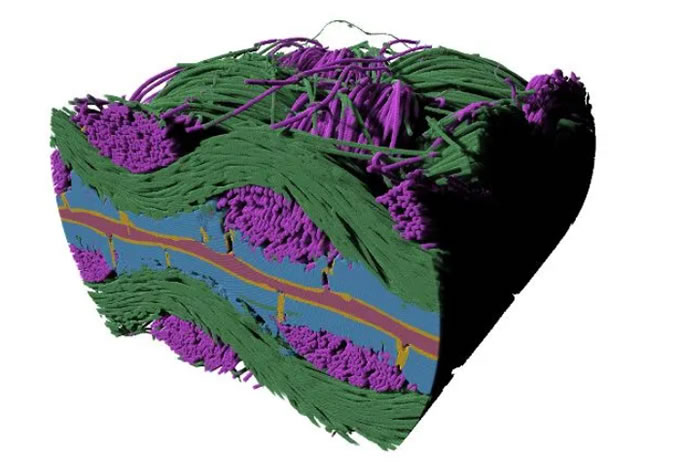

聚合物電解質燃料電池

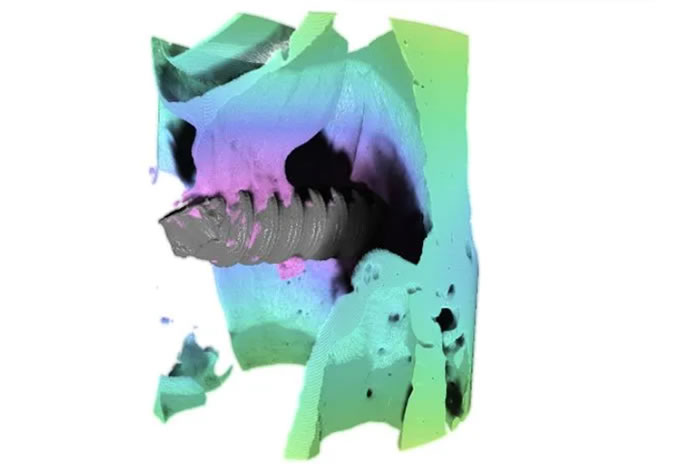

顯示牙齒植入物附著點和新的生長

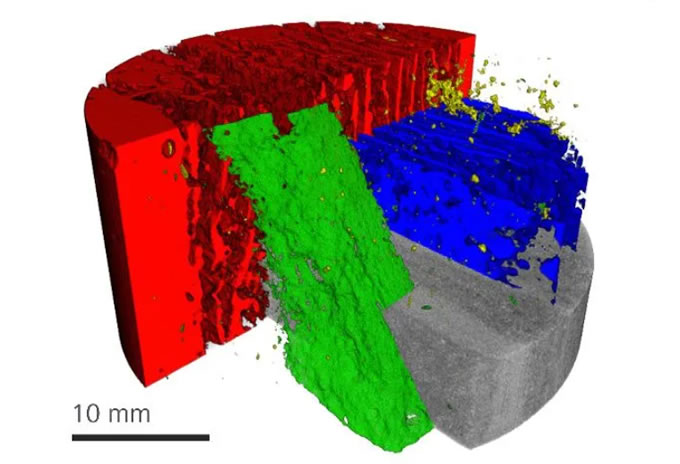

頁巖異質性分類

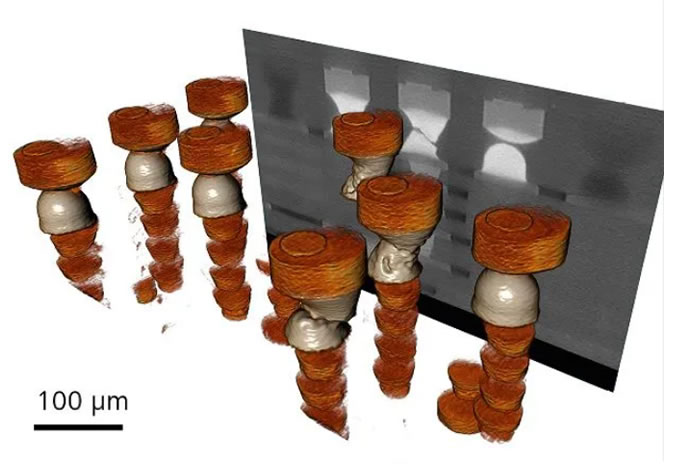

對覆晶凸塊缺陷進行無損成像
歡迎聯系
黃老師：13368407394
劉老師：15790010543
檢測中心地址：重慶市兩江協同創新區聯合產業孵化基地3期3號樓吉林大學重慶研究院一樓
